De pitotbuis is klein en onopvallend, maar zonder dit instrument zouden piloten blind zijn voor een van de belangrijkste vluchtgegevens: luchtsnelheid. In dit artikel leg ik uit hoe de pitotbuis en de statische poorten samenwerken, welke instrumenten daarvan afhankelijk zijn en welke storingen het vaakst voorkomen.
Hoe het systeem werkt
Het pitot‑statische systeem meet twee verschillende drukken uit de omgevingslucht. Statische druk is de omgevingsdruk rondom het vliegtuig; stagnatiedruk ontstaat wanneer bewegende lucht in de pitotopening tot stilstand wordt gebracht. Het verschil tussen stagnatie‑ en statische druk noemen we dynamische druk. Die drukverschillen worden door de instrumenten omgezet in waarden die piloten direct gebruiken, zoals indicatieve luchtsnelheid (IAS), hoogte en verticale snelheid.
Belangrijke onderdelen en hun rol

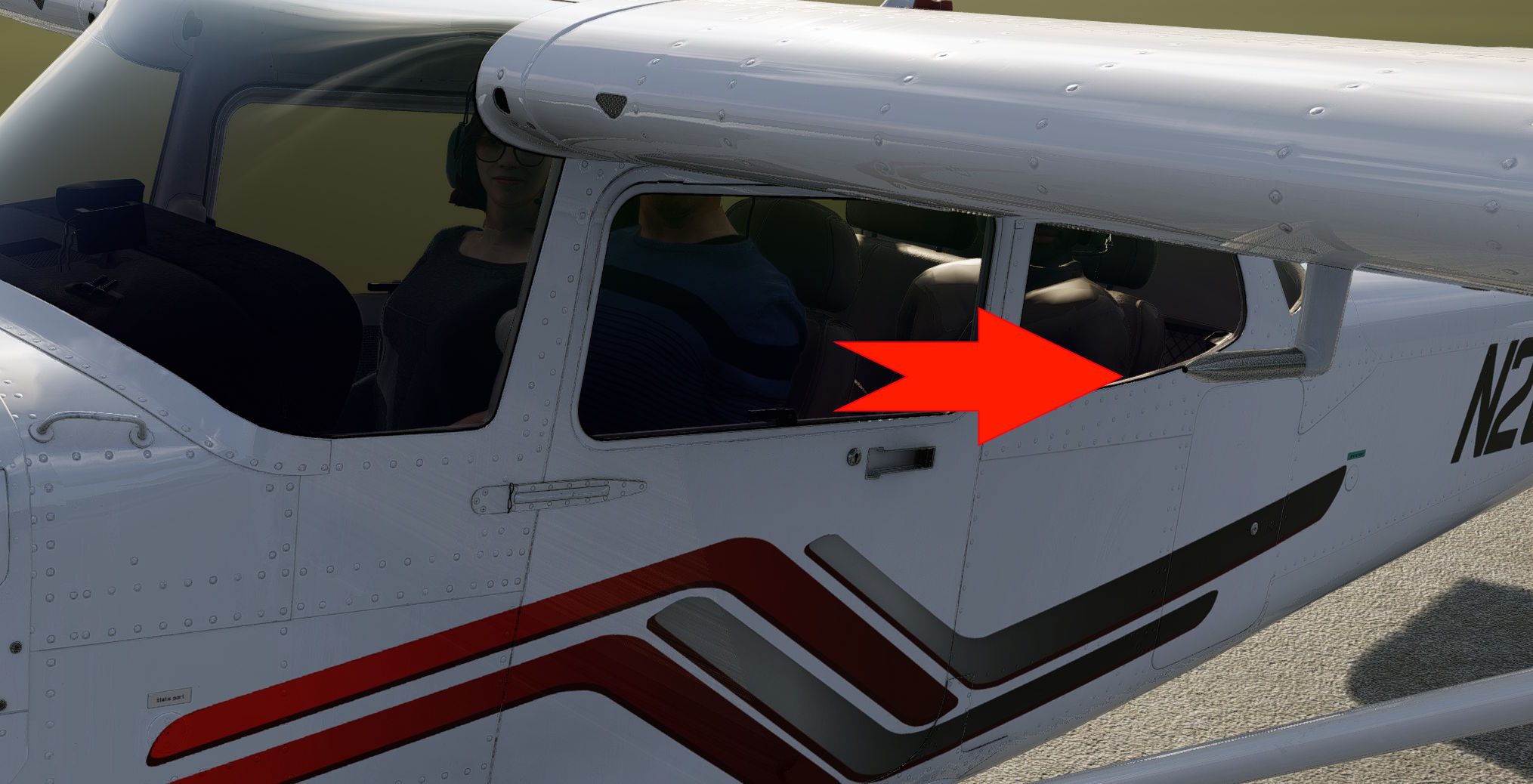

- Pitotpoort
Een opening gericht in de luchtstroom die stagnatiedruk opvangt en via een leiding naar de luchtsnelheidsmeter voert. Veel pitotbuizen hebben een verwarmingselement tegen ijsvorming.

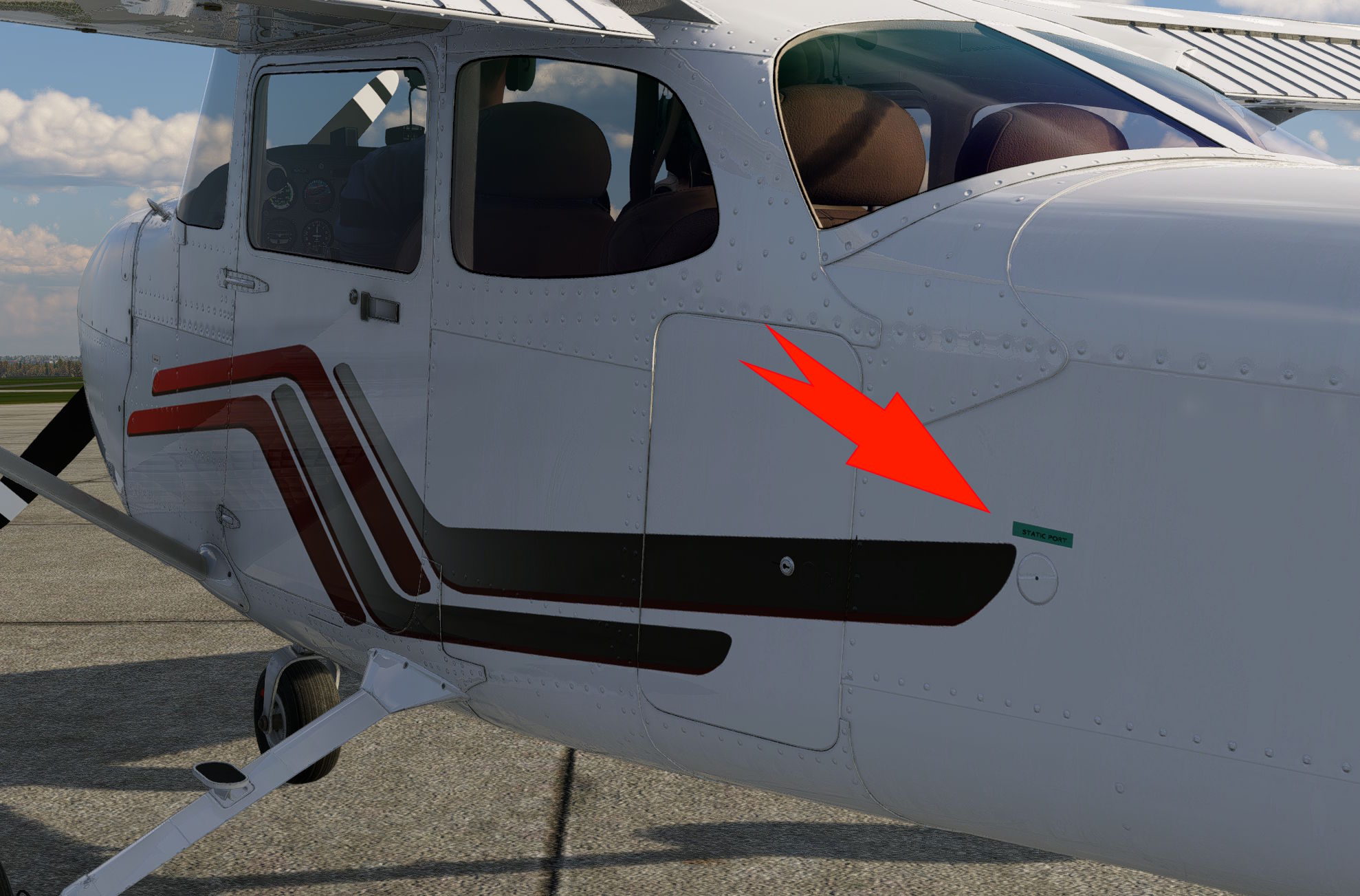

- Statische poorten
Kleine openingen aan de rompzijde die de statische druk meten. Deze druk voedt de hoogtemeter en de verticale snelheidsmeter. Sommige vliegtuigen hebben een alternatieve statische poort voor noodgevallen.
- Leidingen en instrumenten
Slangen verbinden pitot en statische poorten met instrumenten. De airspeed indicator (ASI) vergelijkt stagnatie‑ en statische druk; de altimeter gebruikt alleen statische druk; de vertical speed indicator (VSI) meet veranderingen in statische druk.
Praktische noot: in moderne commerciële toestellen is het systeem vaak redundant en bewaakt door avionica‑waarschuwingen. In algemene‑aviation en in veel simulators is de keten eenvoudiger en daardoor gevoeliger voor storingen.
Wat er mis kan gaan en wat je ziet in de cockpit
- Pitot‑blokkade
IJs, insecten of vuil kunnen de pitotopening blokkeren. Als de pitotleiding afgesloten raakt, kan de ASI onjuiste of vastgelopen snelheden tonen. Bij een volledig geblokkeerde pitot en een open statische leiding kan de ASI bij stijgen onterecht stijgen en bij dalen onterecht dalen. Pitot‑verwarming voorkomt veel ijsgerelateerde problemen. - Statische lek of blokkade
Een fout in de statische leiding beïnvloedt hoogtemeter en VSI en heeft ook effect op de ASI omdat die statische druk als referentie gebruikt. Een afgesloten statische poort kan leiden tot foutieve hoogte‑ en verticale snelheidsindicaties, met potentieel gevaarlijke navigatie‑fouten als cross‑checks ontbreken. - Leidinglekken en installatiefouten
Beschadigde slangen of verkeerde montage veroorzaken systematische afwijkingen: instrumenten tonen een consistente bias. Zonder redundantie of cross‑checks kan dat tot verkeerde beslissingen leiden.
Waarom dit belangrijk is voor sim‑piloten
In de simulator kun je deze storingen veilig nabootsen. Het herkennen van afwijkend instrumentgedrag en het correct uitvoeren van procedures is een vaardigheid die in de echte cockpit levens kan redden.
Diagnostiek en procedures
Preflight
- Controleer visueel de pitot‑buis en statische poorten op vervuiling of schade.
- Test pitot‑verwarming indien mogelijk.
- Volg de standaard preflight‑checklist van het vliegtuigtype.
In‑flight cross‑checks
- Vergelijk ASI met GPS grondsnelheid en met verwachte prestaties bij gegeven configuratie.
- Let op inconsistenties tussen ASI, altimeter en VSI.
- Schakel pitot heat in bij vermoeden van ijsvorming; gebruik alternatieve statische poort als die beschikbaar is.
Noodprocedure in het kort
Bij onbetrouwbare snelheidsindicatie: vertrouw op attitude, motorinstellingen en GPS‑groundspeed; voer de onbetrouwbare‑airspeed‑checklist uit; stabiliseer de vlucht en communiceer met ATC indien nodig. Oefen deze procedure in de simulator totdat de stappen automatisch gaan.
Praktische checklist voor in de cockpit en simulator
- Preflight: visuele inspectie pitot en statische poorten; pitot heat test.
- In‑flight: pitot heat aan bij kans op ijs; cross‑check ASI ↔ GPS; let op inconsistenties ASI/altimeter/VSI.
- Nood: volg onbetrouwbare‑airspeed‑procedure; vertrouw op attitude en GPS; stabiliseer vliegtuig.
De pitotbuis is klein, maar de informatie die hij levert is fundamenteel. Voor sim‑piloten biedt het oefenen met pitot‑ en statische storingen een realistische en leerzame manier om instrumentenkennis en noodprocedures te versterken.
